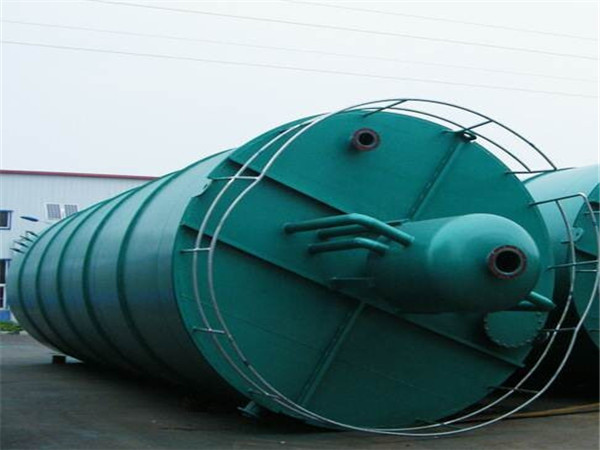

厭氧反應塔由污泥反應區、氣液固體三相分離器(包括沉淀池)氣室三部分組成。底部反應區仍有大量厭氧污泥，沉淀性能好、冷凝性能好的污泥在底部形成污泥層。厭氧塔的塔是整個玻璃鋼纏繞的圓柱塔體，是未分段的連接法蘭。具體結構由塔體、捕收系統、污泥床、生物質區、三相分離器、碎屑速排裝置、回流系統等組成。

厭氧反應塔的工作原理

厭氧反應塔由2層UASB反應器串聯而成。按功能劃分，反應器由下而上共分為5個區：混合區、第1厭氧區、第2厭氧區、沉淀區和氣液分離區。

混合區：反應器底部進水、顆粒污泥和氣液分離區回流的泥水混合物有效地在此區混合。

第1厭氧區：混合區形成的泥水混合物進入該區，在高濃度污泥作用下，大部分有機物轉化為沼氣?；旌弦荷仙骱驼託獾膭×覕_動使該反應區內污泥呈膨脹和流化狀態，加強了泥水表面接觸，污泥由此而保持著高的活性。隨著沼氣產量的增多，一部分泥水混合物被沼氣提升至頂部的氣液分離區。

氣液分離區：被提升的混合物中的沼氣在此與泥水分離并導出處理系統，泥水混合物則沿著回流管返回到下端的混合區，與反應器底部的污泥和進水充分混合，實現了混合液的內部循環。

第2厭氧區：經第1厭氧區處理后的廢水，除一部分被沼氣提升外，其余的都通過三相分離器進入第2厭氧區。該區污泥濃度較低，且廢水中大部分有機物已在第1厭氧區被降解，因此沼氣產生量較少。沼氣通過沼氣管導入氣液分離區，對第2厭氧區的擾動很小，這為污泥的停留提供了有利條件。

沉淀區：第2厭氧區的泥水混合物在沉淀區進行固液分離，上清液由出水管排走，沉淀的顆粒污泥返回第2厭氧區污泥床。

從工作原理中可見，反應器通過2層三相分離器來實現SRT>HRT，獲得高污泥濃度；通過大量沼氣和內循環的劇烈擾動，使泥水充分接觸，獲得良好的傳質效果。

特點

1、 具有很高的容積負荷

厭氧反應塔由于存在著強大的內循環、傳質效果好、生物量大。其容積負荷遠比普通的UASB反應器高，一般可高出3倍 左右。

2、 節省基建投資和占地面積

厭氧反應塔比普通UASB反應器高3倍左右的容積負荷，是普通UASB反應器占地面積的1/4/-1/3左右，所以可降低反應器的基建投資。

IC反應器不僅體積小，而且有很大的高徑比，所以占地面特別省，非常適用于用地緊張的廠礦企業、新擴建工程。

3、 抗沖擊負荷能力強

厭氧反應塔實現了自身的內循環，循環量可達進水的10-20倍。因?yàn)檠h(huán)水與進水在反應器底部充分混合，使反應器底 部的有機物濃度降低，從而提高了反應器的耐沖擊負荷能力；同時大水量也使底部污泥得以均散，保證了廢水中的有 機物與微生物的充分接觸反應，提高了處理負荷。

4、 出水穩定性好

因?yàn)?/span>厭氧反應塔相當于上下兩個UASB與EGSB反應器的串聯運行，下面一個反應器具有很高的有機負荷率，起“粗"處 理作用，上面一個反應器的負荷率低，起“精”處理作用，使出水水質好且穩定。
