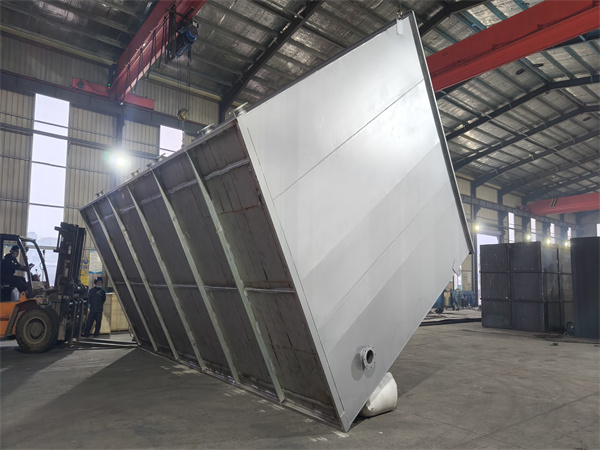

集成式一體化凈水設備是集反應、沉淀、過濾、反沖、排泥于一體的凈水設備，在原水符合飲用水源標準時，其出水經加氯消毒后可達生活飲用水標準。一體化凈水裝置，具有良好的凈水效果、性能穩定、結構緊湊、體積小、占地面積少、維修容易、管理操作方便等優點。與常規凈水設備相比具。

一、工作原理

1、集成式一體化凈水設備原水和全自動加藥裝置加入的絮凝劑一并進入管道混合器，經管道混合器使水和絮凝劑充分混合后、經折板反應裝置使絮凝劑中的陰陽離子分別與水中的陰陽離子充分接觸、反應后經整流器使水均勻分布到斜管沉淀器中，經斜管沉淀器充分沉淀后、一部分沉淀物淤積在沉淀池的淤泥收集器中，淤泥收集器不斷收集懸浮物，造成淤泥收集器的阻力逐漸增加，因而促使虹吸管內的水位不斷的升高，當水位達到虹吸輔助管管口時，便發生虹吸作用。

2、沖洗水箱中的水自下而上地通過淤泥收集器的水與淤泥分離板，對淤泥收集器進行反沖洗。當沖洗水箱水面降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。淤泥收集器反沖洗結束，進入下一個周期，另一部分礬花狀的沉定物自流到過濾器內，經過濾床自上而下的過濾，清水即從連通管注入沖洗水箱內貯存，水箱充滿后，通過出水管且經全自動二氧化氯發生器消毒器消毒后進入清水池。

3、一體化凈水設備廠濾床不斷截留懸浮物，造成濾層阻力的逐漸增加，因而促使虹吸管內的水位不斷的升高，當水位達到虹吸輔助管管口時，便發生虹吸作用。這時，沖洗水箱中的水自下而上地通過濾床，對濾料進行反沖洗。當沖洗水箱水面降至虹吸破壞管時，空氣進入虹吸管，破壞虹吸作用。濾池反沖洗結束，進入下一個周期。

二、結構描述

集成式一體化凈水設備分為五個部分組成（斗狀網格絮凝反應區、緩衡過度布水區、斜管沉淀區、集排泥區、V形過濾區），進水電動閥、進水流量儀表、液位儀表、濁度/余氯、模塊化凈水設備，加藥設備執行機構、消毒設備執行機構、水反沖洗模塊、汽反沖洗模塊、排污閥運行方式手動/自動/遠程。

集成式一體化凈水設備具有自動進水、自動定時排泥、自動反沖洗、并能根據清水池的液位來控制本身設備的自動化和其它相關設備的自動化連鎖等。

集成式一體化凈水設備采用網格絮凝池反應絮凝，箱式結構，是水廠常規物理處理三大工藝剛開始的一道關鍵工序，原水進入網格絮凝、沉淀之前要經過管式混合器加藥口處，加入絮凝劑（溶液）后，初混合后的水需經過多層網格絮凝，流速進一步減緩，水流通過網格的孔眼時水流收縮，過網后水流擴大，流速減小，持續分段紊動，絮體顆粒均勻的得到多次重復碰撞，有效的擠出絮體內部的水分，在絮凝劑的作用下，形成易于分離的密實絮體，而沉積下來。

沉淀區設有蜂窩斜管填料（孔徑為35mm，厚度≥δ0.6mm），為了避免水量突變的沖擊負荷的耐力強、斜管填料材質為乙丙共聚（改性），本原材料在水下具有使用壽命長、強度高、耐抗沖擊力性能好等特點，使原水以及水中的懸浮物和藥劑進行充分反應，讓水中礬花在布水區循環狀態下與雜質進行充分接觸形成大礬花，已形成的大礬花更密實更大，礬花密度比重大于水的比重，重力沉降到底集泥區，小礬花密度接近于水的密度一道進入斜管沉降區，由于斜管的吸附粘結在斜管壁上，系統設備是連續運行，所以斜管內壁上的礬花越累越多，當隨水流上升的作用松動斜管壁上已形成的大礬花，隨重力作用滑落集泥區，集泥區污泥靠水的重力（靜壓）下由排污閥自動將泥排出至外面排水溝。

濾池反沖洗配套的羅茨風機及管路、電纜、控制線纜以及配電柜、控制柜由一體化設備自動PLC控制箱自動程序控制。

三、性能特點

1、一體化凈水裝置設備過濾裝置可自動反沖洗，無需另外增加反沖水池、反沖水泵、空壓機等，可節省基建投資及日常運行費用。

2、設備占地面積小，與一般凈水構筑物相比，可節約50%的占地面積;設備高度為4.8米，室內室外均可安置。

3、一體化凈水設備設備采用全自動一體化設計，分體安裝運輸，方便擴建、改造、搬遷或移地再用;

4、高濃度絮凝層能提高原水中雜質顆粒的碰撞、吸附機率，有效提高固體懸浮物的去除效果，在一定的使用條件下，同時還具有除藻功能。

5、泥渣濃縮室及可調試排泥系統能保證多余泥渣及時排除，從而保障了設備穩定運行。

四、操作步驟

步驟階段 進水閥 出水閥 排水閥 反洗

進氣閥 反洗

進水閥 反洗

風機 反洗

水泵 設置

時間

正常運行 ○ ○ ○ ● ● ● ●

氣反洗 ● ● ○ ○ ● ○ ● 2min

氣水反洗 ● ● ○ ○ ○ ○ ○ 4min

水反洗 ● ● ○ ● ○ ● ○ 6min

圖標備注：○代表開啟狀態      ●代表關閉狀態

五、主要技術優點

◆ 針對源水的水質情況；集成式一體化凈水設備采用合理的設計參數與凈水技術，力求簡易可靠。

◆ 智能進水系統；根據根據進水流量儀表反饋信號智能控制調節閥門開度，穩定進水流量，無需人工干擾，即可達到智能平穩制水。

◆ 采用網格式靜態混合器；實現瞬間混合，水流通過內部交叉混合產生分流、交叉混合和反向旋流三個作用，使加入的藥劑迅速、均勻地擴散到整個水體中，達到瞬間混合的目的，混合效果好，并減少了用戶的投資。

◆ 斗狀網格絮凝裝置；提高絮凝效果，縮短絮凝時間，節約絮凝劑用量。原水與藥液形成的絮凝體，在反應區內多次重復碰撞絮體顆粒體體積大、絮體更密實等。

◆ 凈水裝置沉淀過度區；采用緩衡過度布水區，布水流速平穩、起到穩速穩流、布水均勻、無穿流現象。

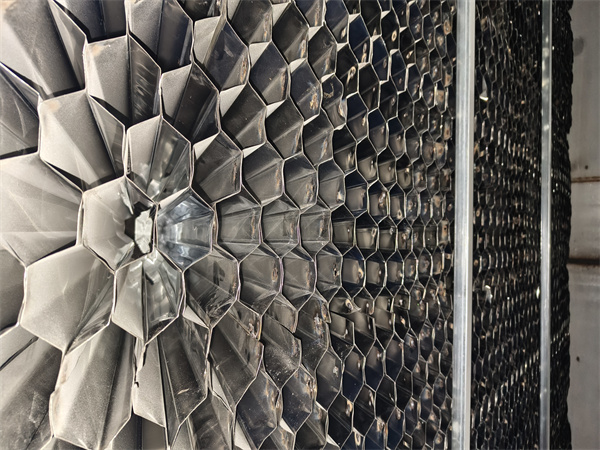

◆ 一體化凈水器中采用斜管填料；采用不銹鋼304材質，自動焊接而成，斜孔內部光滑，斜孔大小一致、無變擠壓變形現象，具有平穩增加沉淀區水的表面負荷，減少水的紊動，無死角的穿流現象，促進沉淀效果，提高了沉淀效率，具有使用壽命長、強度高、耐抗沖擊力性能好等特點。

◆ 污泥集排區；采用U型集泥槽，每臺凈水設備設置多只集泥槽，結合本公司虹吸擴張吸排污裝置產品，具有提高污泥濃度、排污切底干凈，排污均勻干凈，無死角，排污時間短、不浪費水源。

◆ 濾池采用傳統重力式濾池；濾料層形式為雙層濾料，設計過濾濾速在5～7m/h以內，具有截污量大，集污滲透層深，過濾周期長，出水水質穩定等優點。

◆ 智能控制制水模塊；出水智能調節閥根據清水池液位及濾池內液位信號智能調節閥門開度，使過濾區濾料水層水位維持預設的恒水位置。

◆ 智能反洗模塊；根據濾床堵塞狀態進行過濾，當濾層表面納污量堵塞，此時濾層無法盛水，水位上升達上到預設的反沖洗水位時結合水位壓力控制儀，自動開啟反沖機組。

六、模塊集成化凈水設備優勢

（1）模塊化布置，操作管理方便，室內外均可安置。

（2）本一體化裝置不僅對濁度去除率高，另對COD、色度、膠體、腐物質具有一定的去除效果。

（3）在刮風下雨或泥石流源水不穩定的情況下，能承受源水濁度≤3000NTU，出水濁度≤1NTU。

（4）可適合單座小處理量Q=500m3/d，可適合大處理量Q=15000m3/d，處理量在5000m3/d的可分為多臺組合使用，在維護時可分開運行產水，方便維護同時不影響產水需求。

（5）適用范圍廣；如工礦企業給水、應急消防用水、中大型自來水廠、農村生活用水等。
