初期雨水處理系統，是一種高效循環水處理系統，含水泵、風機、計量泵、攪拌機、進出口壓力表、電接點壓力表、水垢凈系統、自動加藥系統、自動控制系統（電動蝶閥、電磁閥）等，即從進水接管點（接口）至出水接口。高效循環水處理系統要求處理后的出水有0.05-0.1MPa的壓力。
一、設備構成
初期雨水處理系統包括水垢凈系統的藥量、濾料、填料等。包含高效循環水處理系統內設備之間的連接管道、管件和閥門等。

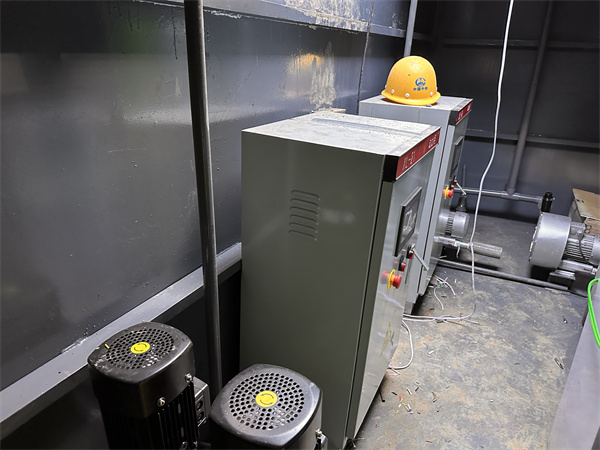

電氣系統：低壓進線柜(包含集中補償柜)及之后的其他柜體，如操作柜、控制柜、操作箱、設備控制柜、低壓柜、動力柜、低壓變頻柜及柜體、動力電纜、控制電纜、現場和柜內電纜及橋架均由投標方提供。
二、工藝參數要求
初期雨水處理系統主要參數如下：
處理流量：≥320m3/h
去除率：≤1NTU(懸浮物去除率大于95%)
過濾速度： 40m/h-65m/h
納污量： 20kg/m3-45kg/m3
過濾介質：對稱體短纖維自適濾料
設備運行速度： 40-65m/h
設備直徑： 2600mm
設備總高度： 4485mm
設計壓力： 0.4Mpa
工作壓力：≤0.35Mpa
最低工作溫度： 5℃
最高工作溫度： 60℃
本體材料： Q235-A
進出水法蘭公稱直徑： DN250
過濾周期： 8-12h
反沖洗方式：氣水混合反沖洗
運行壓差：正常出力時≯0.015Mpa；最大出力時≯0.15Mpa
三、配套設備

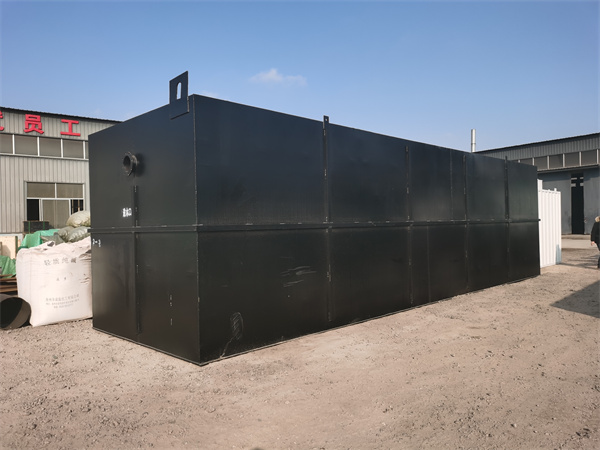

初期雨水處理系統，地埋式雨水處理一體機，主要配置設備如下：
1、原水泵
水泵流量：≥320m3/h
揚程：≥17m
建議品牌：南方泵業、上海凱泉、上海東方
2、混凝加藥裝置
加藥量根據進水水質參數、水量及出水水質參數確定。采用濕式投加，藥劑通過配藥桶將藥劑經過高濃度配制、攪拌均勻后，配置成工藝合適的可投加配比濃度藥液，最后采用壓力計量泵投加到設備原水進水總管內。
藥劑采用聚合氯化鋁，投加濃度2.5%，投加量按2-6mg/L計算；
配藥（溶解）桶：容積V=500L；材質：PE，帶攪拌機。
投藥計量泵：流量62L/h，建議品牌SEKO、米頓羅、帕斯菲達。
3、水垢凈化系統
材質： Q235-A
加藥量： 210Kg
進出口管徑： DN250

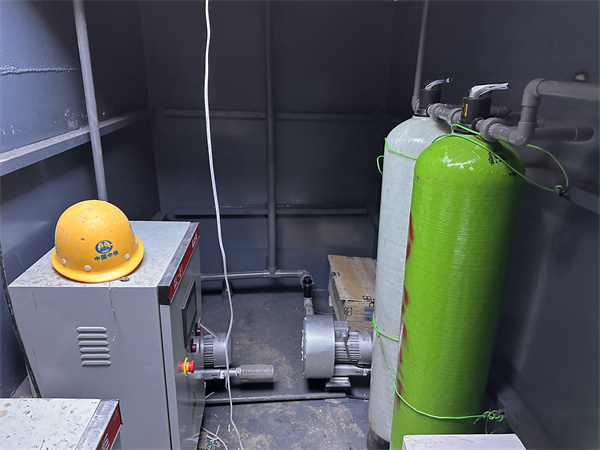

4、配套反沖洗風機
風量： Q=11.5m3/min
升壓： 0.06MPa
羅茨風機建議品牌：章鼓、長鼓
5、清洗方式：
水反洗+氣洗+氣水混合沖洗+水正洗
a）水洗時間： 2-3 min
b)水氣合洗時間： 6-8 min
c)水間斷洗間隔： 1 min
d)水氣間斷洗持續總時間： 2 min
e)氣洗時間： 3-5 min
f)水洗強度：6-8L/m2.s 水壓：0.1-0.15Mpa
g)氣洗強度：40-60 L/m2.s 空氣壓力：35-70Kpa
6、設備防腐
罐內防腐按 除銹→H130無毒聚酰胺環氧樹脂涂料的工序；
罐外防腐按 除銹→防銹漆二道→防腐中間漆一道→環氧瀝青面漆二道的工序，干膜厚度≥110微米；面漆設備安裝完畢后現場噴涂。
除不銹鋼布水器外，其他設備均進行防腐處理。
防腐按水處理設備技術條件（JB/T 2932-1999）防腐標準執行。
油漆光滑平整，光滑均勻，不得有明顯的漏漆、流掛、皺皮、氣泡、脫落等。
7、材料要求
加藥裝置采用的材料符合本標準的制定及規定，并有檢驗合格證。
鋼材的使用范圍符合JB/T 2932-1999的規定。
殼類零件符合 JB/T 2932-1999的規定。
法蘭符合 HG/T20592的規定。
加藥管、進出水管、及排污管的材料符合JB/T 8163-1999的規定。
