欧美伊人亚洲伊人色综,亚洲Va中文字幕久久无码一区

亚洲AⅤ无码日韩AV中文AV伦,99热这里有免费国产精品,精品免费人伦一区二区三区蜜桃,国产一级黄色录像,国产成人8x视频网站入口,a观看v视频网站入口免费,精品无码国产观看,97在线视频免费,国产片AV在线永久免费观看,亚洲精品国产国语

收藏本站 | 在線留言 |網(wǎng)站地圖 |企業(yè)分站歡迎來到科洛結(jié)構(gòu)自防水技術(shù)（深圳）有限公司！

科洛結(jié)構(gòu)自防水系統(tǒng)
混凝土內(nèi)摻科洛無機納米抗裂防滲劑+外噴永凝液DPS防水劑。
50年免費維修-無機不老化、裂縫自修復，解決開裂不密實問題。

防水劑咨詢139-2289-6181

工期節(jié)省
99% 成本節(jié)省
40% 壽命提高
400%

您的位置: 首頁 > 防水技術(shù) > 科洛結(jié)構(gòu)自防水永凝液對基準混凝土性能影響的試驗研究之八

科洛結(jié)構(gòu)自防水永凝液對基準混凝土性能影響的試驗研究之八

返回列表 來源：發(fā)布日期： 2022.04.29 瀏覽次數(shù)：0

結(jié)構(gòu)自防水產(chǎn)品對C30混凝土性能影響的試驗研究

2.1 研究方案

為探究科洛永凝液DPS（外涂型產(chǎn)品）和科洛水性無機納米抗裂防滲劑（內(nèi)摻型產(chǎn)品）單獨及共同使用對C30混凝土性能的影響，設(shè)定基準、內(nèi)摻、外涂和內(nèi)摻+外涂共四種方式，對C30混凝土抗壓強度、抗折強度、碳化性能、抗水滲透壓力、抗凍融性能（單面鹽凍法）、早期抗裂性能等進行測試及對比分析，測試按照《混凝土物理力學性能試驗方法標準》GB/T 50081-2019和《普通混凝土長期性能和耐久性能試驗方法標準》GB/T 50082-2009的有關(guān)規(guī)定執(zhí)行。

2.2 原材料

結(jié)構(gòu)自防水對C30混凝土性能影響的試驗研究用原材料如下：水泥為P.O 42.5水泥，混凝土用砂為Ⅱ區(qū)中砂，石子為5～25mm的連續(xù)級配碎石，減水劑為聚羧酸系減水劑（非引氣型），拌和水為北京市自來水，科洛結(jié)構(gòu)自防水技術(shù)（深圳）有限公司提供的永凝液DPS（外涂型產(chǎn)品）和科洛水性無機納米抗裂防滲劑（內(nèi)摻型產(chǎn)品），內(nèi)摻用量為膠凝材料總質(zhì)量的2%。

2.3 混凝土配合比

結(jié)構(gòu)自防水對C30混凝土性能影響的試驗研究用混凝土配合比見表2-1，其中基準組和外涂組試塊采用一組配合比，內(nèi)摻和內(nèi)摻+外涂組試塊采用另一組配合比。

表2-1 混凝土配合比

組別	編號	備注	水灰比	砂率/%	P.O42.5水泥/kg	礦粉/kg	粉煤灰/kg	砂/kg	石子/kg	水/kg	PC/ kg	科洛抗裂防滲劑/kg
基準配合比	KS1-1	基準	0.48	43	198	72	90	794	1053	173	4.67	0
	KS1-3	外涂
內(nèi)摻配合比	KS1-2	內(nèi)摻	0.46	43	198	72	90	794	1053	166	4	7.2
	KS1-4	內(nèi)摻+外涂

注1：混凝土坍落度控制在180mm～200mm，PC用量根據(jù)坍落度測試情況進行調(diào)整， PC為一次性加入。

注2：外涂組試件（編號KS1-3）按基準組配合比攪拌、成型，并按規(guī)定齡期浸泡于科洛DPS永凝液中。

注3：內(nèi)摻+外涂組試件（編號KS1-4）按內(nèi)摻組配合比攪拌、成型，并按規(guī)定齡期浸泡于科洛DPS永凝液中。

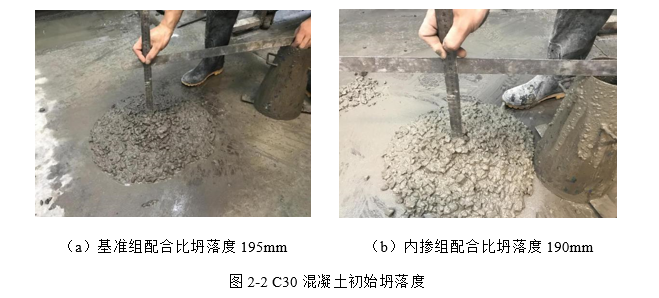

按照表2-1配合比配制的混凝土，初始坍落度結(jié)果見下圖2-2。

微信圖片_20220429100346

2.4 科洛產(chǎn)品對C30混凝土抗壓強度、抗折強度影響的試驗研究

2.4.1 試件成型及養(yǎng)護

抗壓強度試驗用混凝土試件尺寸為100mm×100mm×100mm，抗折強度試驗用混凝土試件尺寸為 100mm×100mm×400mm ，試件浸泡及養(yǎng)護如下表2-2所示。

表2-2 抗壓、抗折試驗用試件浸泡及養(yǎng)護方式

編號	組別	浸泡及養(yǎng)護方式
KS1-1	基準	標準養(yǎng)護至36d（28d+1d+1d+6d ）
KS1-2	內(nèi)摻	同上
KS1-3	外涂	標準養(yǎng)護至28d齡期，室內(nèi)干養(yǎng)護1d 。取出后浸泡于科洛DPS永凝液中24h ，浸入液面高出試件不少于10mm(見圖2-3) ，取出后，標準養(yǎng)護6d，總齡期計36d
KS1-4	內(nèi)摻+外涂	同上

微信圖片_20220429140806

2.4.2 結(jié)果及分析

科洛產(chǎn)品對C30混凝土抗壓強度、抗折強度結(jié)果，如下表2-3所示。

表2-3 科洛產(chǎn)品對C30混凝土抗壓強度、抗折強度結(jié)果

編號

組別

初始坍落度/擴展度（mm）

36d抗壓強度/MPa

抗壓強度比/%

36d抗折強度/MPa

抗折強度比/%

塊1

塊2

塊3

均值

塊1

塊2

塊3

均值

KS1-1

基準

195/330

51.6

51.7

50.2

51.2

5.8

5.6

5.9

5.8

KS1-3

外涂

55.6

54.0

54.8

54.8

107

6.0

6.2

6.1

6.1

105

KS1-2

內(nèi)摻

190/390

52.2

52.7

53.2

52.7

103

6.1

6.4

6.3

109

KS1-4

內(nèi)摻+外涂

52.7

53.5

53.4

53.2

104

6.0

6.7

6.2

6.3

109

表2-3結(jié)果表明，對于C30混凝土，外涂科洛永凝液DPS組較基準組抗壓強度比和抗折強度比分別為107%和105%，內(nèi)摻科洛水性無機納米抗裂防滲劑組較基準組抗壓強度比和抗折強度比分別為103%和109%，內(nèi)摻科洛水性無機納米抗裂防滲劑和外涂永凝液DPS組較基準組抗壓強度比和抗折強度比分別為104%和109%。
